Планарные антенны

26.06.2025

Очередная новинка 2025 года, которая может заинтересовать наших читателей. В данной статье мы расскажем о планарных антеннах, их применении и технических характеристиках отдельных продуктов.

Планарные антенны представляют собой широкополосные и узкополосные устройства, выполненные в компактном корпусе с минимальной толщиной и высокой механической прочностью. Благодаря своей плоской геометрии и возможности точно контролировать диаграмму направленности такие антенны нашли применение в СВЧ-измерениях, спутниковой связи, радарах, EMC/EMI-тестировании, а также в телеметрии и научной аппаратуре. Планарная антенна — это излучатель, выполненный в виде металлической структуры на диэлектрической подложке или металлизированной поверхности. Энергия подается через коаксиальный разъем (SMA, 2.92 мм и т.д.) или волноводный интерфейс. Геометрия антенны (микрополосковых элементов) задает полосу частот, уровень коэффициента усиления, ширину диаграммы направленности и поляризацию.

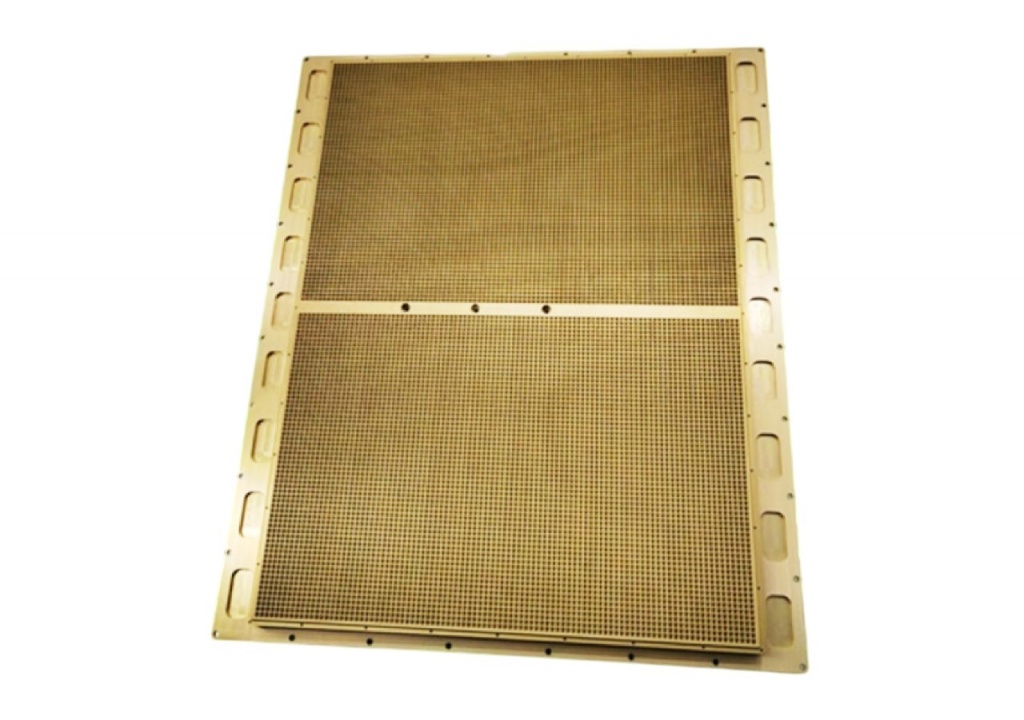

Рисунок 1 — Планарная антенна FTPAA-708743

Представленные в нашем ассортименте антенны изготавливаются из алюминия с прецизионной механической обработкой и могут комплектоваться линзами или рефлекторами для повышения коэффициента усиления (до 43 дБи). В зависимости от модели обеспечивается узкий или широкий луч, что позволяет использовать их как в направленных системах, так и в системах с большой площадью покрытия.

Коэффициент усиления (Gain) и диаграмма направленности (Radiation Pattern) — это два ключевых параметра, которые определяют качество и назначение антенны. Ниже приведены графики этих параметров для антенны FTPAA-107514532.

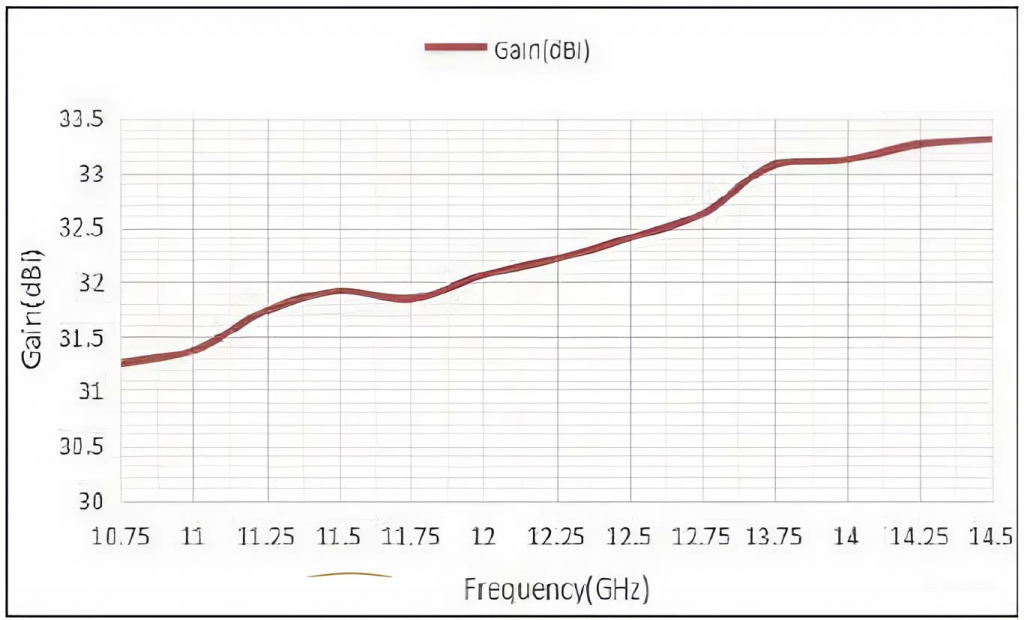

Рисунок 2 — График зависимости коэффициента усиления от частоты для планарной антенны FTPAA-107514532

Рисунок 3 — Диаграмма направленности планарной антенны FTPAA-107514532

Ниже приведены основные характеристики линейки планарных антенн FTPAA:

За дополнительной информацией или запросом продукции отправляйте письмо нам на почту info@m-projects.ru или звоните по номеру +7 (812) 509-39-08.
