Ферритовые развязывающие устройства
05.05.2025
Наша компания оказывает комплексные поставки СВЧ компонентов и элементов СВЧ тракта, и мы постоянно расширяем свой ассортимент новыми изделиями, которые ранее не были представлены у нас на сайте. С одними из таких новинок мы хотим познакомить вас в блоке наших постоянных новостей — ферритовые развязывающие устройства СВЧ.
Ферритовые развязывающие устройства — это важные компоненты в радиочастотной и сверхвысокочастотной технике, которые используются для обеспечения развязки между цепями или компонентами. Они основаны на уникальных свойствах ферритовых материалов, позволяющих эффективно управлять электромагнитными волнами. В этом блоке мы рассмотрим, как работают эти устройства, их основные типы и области применения. Основные типы устройств: микрополосковые, полосковые Drop-in, волноводные и SMD-типа ферритовые изоляторы (вентили) и циркуляторы.
Ферритовые развязывающие устройства — это пассивные компоненты, которые используются для управления направлением и мощностью электромагнитных сигналов. Они изготавливаются из ферритов — специальных магнитных материалов, обладающих высокой магнитной проницаемостью и низкими потерями на высоких частотах. Эти устройства широко применяются для изоляции генераторов, усилителей и других компонентов от отраженных сигналов, уменьшения помех и отражений в СВЧ трактах, в развязке передающих и приемных трактов в антенных системах. Среди представленных на сайте новинок отдельным подразделом присутствуют микрополосковые вентили и циркуляторы. В таблице ниже представлена часть данного типа развязывающих устройств.
Таблица 1 — Микрополосковые ферритовые развязывающие устройства
|
Микрополосковые вентили |
|||||
|
Партномер (X=1: →По часовой стрелке) (X=2: ←Против часовой стрелки) |
Частотный диапазон, ГГц |
Изоляция, дБ
|
Прямые потери, дБ
|
Входная мощность, Вт
|
КСВ
|
|
FTIMG3504-07-X/37.5-41.5GHz |
37,5 – 41,5 |
18 |
1 |
10 |
1,4 |
|
FTIMG0505-08-X/25.0-31.0GHz |
25,0 – 31,0 |
15 |
1,2 |
2 |
1,5 |
|
FTIMG3505-06-X/26.0-40.0GHz |
26,0 – 40,0 |
11 |
1,2 |
4 |
1,6 |
|
FTIMG0505-62-X/27.0-31.0GHz |
27,0 – 31,0 |
18 |
1 |
1 |
1,4 |
|
FTIMG0505-06-X/28.5-30.0GHz |
28,5 – 30,0 |
17 |
0,6 |
1 |
1,35 |
|
Микрополосковые циркуляторы |
|||||
|
FTCMH3535-07-X/33.0-37.0GHz |
33,0 – 37,0 |
18 |
0,8 |
10 |
1,35 |
|
FTCMH3535-07-X/32.0-36.0GHz |
32,0 – 36,0 |
18 |
0,8 |
10 |
1,4 |
|
FTCMH3535-07-X/35.0-38.0GHz |
35,0 – 38,0 |
18 |
0,8 |
10 |
1,4 |
|
FTCMH3535-07-X/32.0-38.0GHz |
32,0 – 38,0 |
15 |
1,0 |
10 |
1,45 |
|
FTCMH3535-07-X/37.5-41.5GHz |
37,5 – 41,5 |
18 |
1 |
10 |
1,4 |

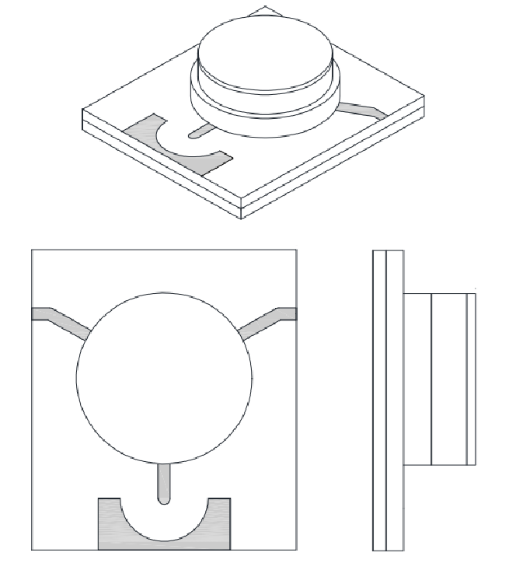

Рисунок 1 – Микрополосковый вентиль

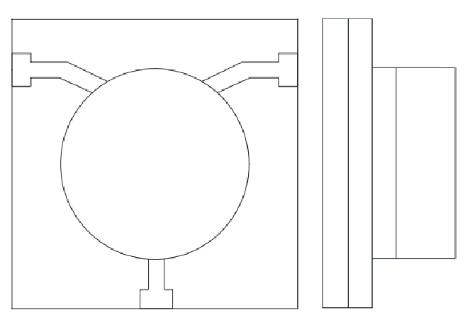

Рисунок 2 – Микрополосковый циркулятор
Ферритовые устройства нашли широкое применение в медицинской технике. Например, в магнитно-резонансной томографии ферритовые циркуляторы и вентили используются для защиты радиочастотных генераторов и усилителей от отраженных сигналов, которые могут повредить оборудование. В этих случае чаще всего используют полосковые (Drop in) вентили и циркуляторы. Они просты в монтаже и устанавливаются в готовые посадочные места, а также совместимы с автоматизированной сборкой. Жесткая фиксация на плате уменьшает вибрации и механические нагрузки на соединения и дает отличный теплоотвод через контакт с платой. Данные характеристики также позволяют широко использовать полосковые вентили и циркуляторы в системах радиосвязи и радиолокации. Часть из них представлены в таблице ниже и в соответствующем разделе на сайте в широкой линейке полосы частот.
Таблица 2 — Полосковые (Drop in) ферритовые развязывающие устройства
|
Полосковые (Drop in) вентили |
|||||
|
Партномер (X=1: →По часовой стрелке) (X=2: ←Против часовой стрелки) |
Частотный диапазон, МГц |
Изоляция, дБ
|
Прямые потери, дБ
|
Входная мощность, Вт
|
КСВ
|
|
FTIWG4545X-X/320-412MHz |
320 – 412 |
18 |
0,8 |
100 |
1,4 |
|
FTIWG4545X-X/345-415MHz |
345 – 415 |
20 |
0,6 |
100 |
1,25 |
|
FTIWG4545X-X/350-400MHz |
350 – 400 |
20 |
0,35 |
100 |
1,2 |
|
FTIWG4545X-X/350-500MHz |
350 – 500 |
16 |
0,7 |
100 |
1,4 |
|
FTIWG4545X-X/360-440MHz |
360 – 440 |
20 |
0,45 |
100 |
1,25 |
|
Полосковые (Drop in) циркуляторы |
|||||
|
FTCWH4545X-X/320-412MHz |
320 – 412 |
18 |
0,8 |
100 |
1,4 |
|
FTCWH4545X-X/345-415MHz |
345 – 415 |
20 |
0,6 |
100 |
1,25 |
|
FTCWH4545X-X/350-400MHz |
350 – 400 |
20 |
0,35 |
100 |
1,2 |
|
FTCWH4545X-X/350-470MHz |
350 – 470 |
19 |
0,5 |
100 |
1,25 |
|
FTCWH4545X-X/350-500MHz |
350 – 500 |
16 |
0,7 |
100 |
1,4 |
В военных системах, преимущественно в системах радиоэлектронной борьбы и радиолокации, а также в системах спутниковой связи необходимо добиваться минимальных потерь и стабильной работы всей системы. Лучше всего с этими задачами справляются волноводные циркуляторы и вентили. Они обладают экстремально низкими потерями (до 0,5 дБ), возможностью работать при высокой высоких уровнях входной мощности обработки и высокой изоляцией между портами. Жесткая механическая конструкция позволяет добиться крайне высокой температурной и временной стабильности. Часть волноводных циркуляторов и вентилей представлена в таблице ниже и в соответствующем разделе на сайте.
Таблица 3 — Волноводные ферритовые развязывающие устройства
|
Волноводные вентили |
|||||
|
Партномер (X=1: →По часовой стрелке) (X=2: ←Против часовой стрелки) |
Частотный диапазон, ГГц |
Изоляция, дБ
|
Прямые потери, дБ
|
Пропускная способность
|
КСВ
|
|
FTIBG3838-WR140/15.0-18.0GH |
15,0 – 18,0 |
20 |
0,4 |
Полн. |
1,25 |
|
FTIBG2660-WR28/26.5-31.0GHz |
26,5 – 31,0 |
20 |
0,4 |
Полн. |
1,25 |
|
FTIBG2660-WR28/26.5-40.0GHz |
26,5 – 40,0 |
16 |
0,45 |
Полн. |
1,4 |
|
FTIBG1635-WR28/34.0-36.0GHz |
34,0 – 36,0 |
18 |
0,25 |
Полн. |
1,3 |
|
FTIBG3070-WR22/43.0-46.0 |
43,0 – 46,0 |
20 |
0,5 |
Полн. |
1,2 |
|
Волноводные циркуляторы |
|||||
|
FTCBH3838-WR62/12.0-18.0GHz |
12,0 – 18,0 |
23 |
0,3 |
10% |
1,15 |
|
FTCBH3838-WR62/15.0-18.0GHz |
15,0 – 18,0 |
20 |
0,4 |
Полн. |
1,25 |
|
FTCBH3036-WR51/14.5-22.0GHz |
14,5 – 22,0 |
25 |
0,3 |
5% |
1,12 |
|
FTCBH3036-WR51/14.5-22.0GHz |
14,5 – 22,0 |
23 |
0,3 |
10% |
1,15 |
|
FTCBH2530-WR28/26.5-40.0GHz |
26,5 – 40,0 |
15 |
0,35 |
Полн. |
1,15 |
В мобильной связи, спутниковых и автомобильных системах необходимо применять компактные решения. Лучшим вариантом будет использование вентилей и циркуляторов SMD-типа. Преимущество данного типа вентилей и циркуляторов не только в малых габаритах, но и в возможности автоматизированной установки (pick-and-place), что снижает трудоёмкость. На сайте представлен широкий диапазон частот такого типа продукции. В таблице ниже представлены примеры циркуляторов и вентилей для поверхностного монтажа.
Таблица 4 – Ферритовые развязывающие устройства SMD-типа
|
Вентили для поверхностного монтажа (SMD-вентили) |
|||||
|
Партномер (X=1: →По часовой стрелке) (X=2: ←Против часовой стрелки) |
Частотный диапазон, МГц |
Изоляция, дБ |
Прямые потери, дБ |
Входная мощность, Вт |
КСВ |
|
FTISMTG-D35.0-X/300-350MHz |
300 – 350 |
18 |
0,8 |
150 |
1,35 |
|
FTISMTG-D25.4-X/600-700MHz |
600 – 700 |
20 |
0,4 |
300 |
1,25 |
|
FTISMTG-D25.4-X/800-1000MHz |
800 – 1000 |
18 |
0,5 |
300 |
1,3 |
|
FTISMTG-D15-X/4800-5000MHz |
4800 – 5000 |
23 |
0,3 |
60 |
1,2 |
|
FTISMTG-D10-X/5800-6000MHz |
5800 – 6000 |
21 |
0,3 |
30 |
1,2 |
|
Циркуляторы для поверхностного монтажа (SMD-циркуляторы) |
|||||
|
FTCSMTH-D35-X/300-320MHz |
300 – 320 |
20 |
0,6 |
300 |
1,25 |
|
FTCSMTH-D35-X/420-480MHz |
420 – 480 |
20 |
0,4 |
300 |
1,25 |
|
FTCSMTH-D35-X/900-1000MHz |
900 – 1000 |
20 |
0,4 |
300 |
1,25 |
|
FTCSSMTH-D18-X/3300-3800MHz |
3300 – 3800 |
17 |
0,6 |
100 |
1,35 |
|
FTCSSMTH-D10-X/5800-6000MHz |
5800 – 6000 |
21 |
0,3 |
30 |
1,2 |
За дополнительной информацией или запросом продукции отправляйте письмо нам на почту info@m-projects.ru или звоните по номеру +7 (812) 509-39-08.
