Микросхемы мощных GaN усилителей L- и S-диапазонов частот

15.01.2025

Для создания современных систем связи различного назначения, радионавигационного оборудования и радиолокационных станций, работающих в L- и S-диапазонах частот, необходимы высокотехнологичные и функциональные СВЧ компоненты для обеспечения всех требований, которые предъявляются к перечисленным системам и оборудованию.

Одним из основных компонентов, определяющим дальность и эффективность системы радиолокации, навигации или системы связи является выходная усилительная схема на базе микросхемы мощного усилителя. В этом блоке новостей мы познакомим вас с тремя новинками микросхем мощных усилителей L- и S-диапазонов частот, построенных на базе GaN технологии.

1. Усилитель FTPAN016BR-44, работающий в диапазоне частот 1,6 - 1,65 ГГц с выходной мощностью 28 Вт и КПД 74%. Данный усилитель может применяться для приборов спутниковой системы связи и навигации.

2. Усилитель FTPAN019024BR-45, работающий в диапазоне частот 1,9 - 2,4 ГГц с выходной мощностью 30 Вт и КПД 60%. Данный усилитель может применяться для приборов систем связи: наземной и спутниковой, воздушной радионавигации и для метеорологических служб.

3. Усилитель FTPAN027035BR-45, работающий в диапазоне частот 2,7 - 3,5 ГГц с выходной мощностью 30 Вт и КПД 60%. Данный усилитель может применяться в основном для приборов наземных радиолокационных станций.

Основными преимуществами данных усилителей являются:

1. Высокий уровень КПД – не менее 59%;

2. Согласование на 50 Ом с выходной мощностью 28 - 30 Вт;

3. Исполнение в виде металлокерамического корпуса под поверхностный монтаж, что уменьшает трудоемкость производства.

Далее представлена таблица основных параметров и внешний вид корпуса этих усилителей.

Номер усилителя	Частотный диапазон, ГГц	Выходная мощность, Вт	Коэффициент усиления, дБ	КПД, %	Напряжение стока, В	Размер корпуса, мм
FTPAN016BR-44	1,6-1,65	30	16	73	28	18×8,7×2,34
FTPAN019024BR-45	1,9-2,4	25	14,2	59,5	28	18×8,7×2,34
FTPAN027035BR-45	2,7-3,5	25	13,3	59,2	28	18×8,7×2,34

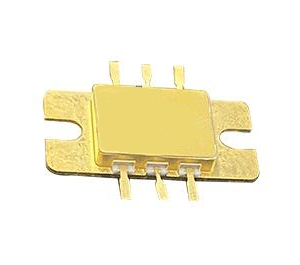

Рис.1 Металлокерамический корпус представленных усилителей мощности

Амплитудно-частотные характеристики представленных усилителей приведены ниже.

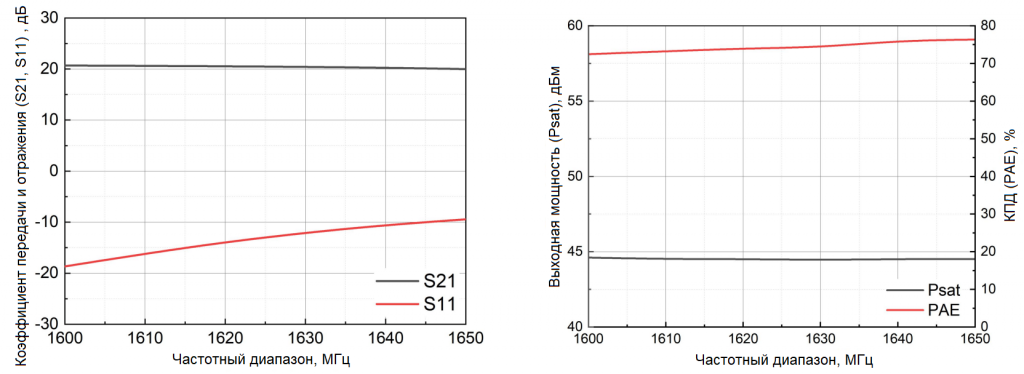

Диаграмма 1. Амплитудно-частотная характеристика коэффициента передачи, коэффициента отражения, выходной мощности и КПД усилителя FTPAN016BR-44

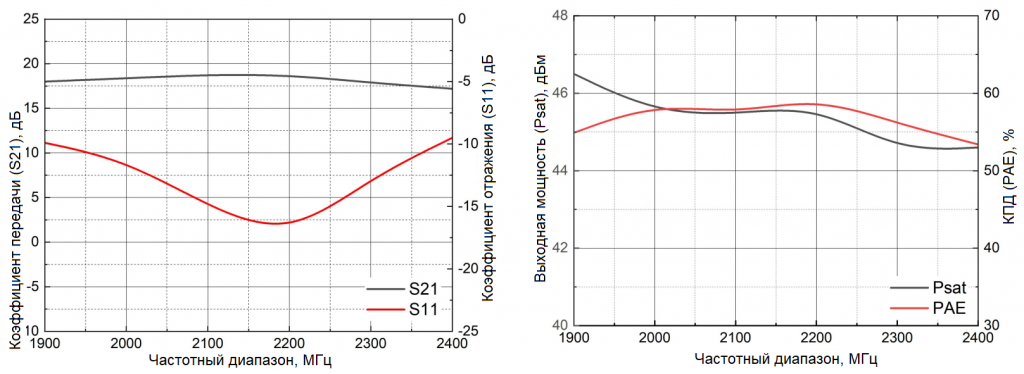

Диаграмма 2. Амплитудно-частотная характеристика коэффициента передачи, коэффициента отражения, выходной мощности и КПД усилителя FTPAN019024BR-45

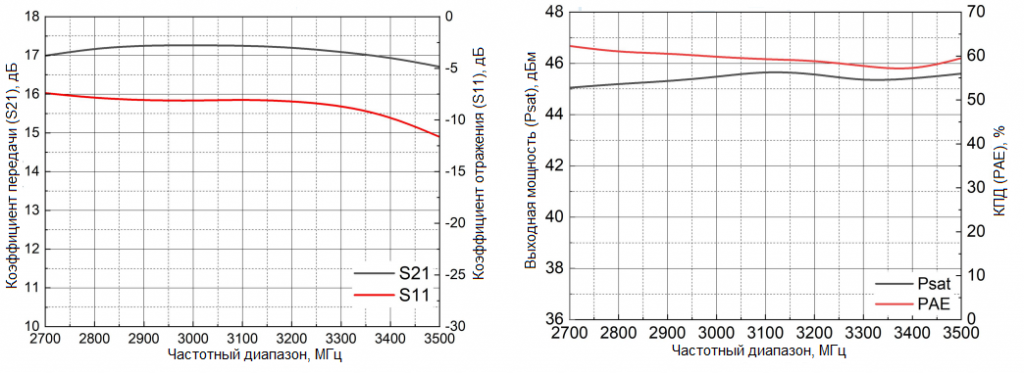

Диаграмма 3. Амплитудно-частотная характеристика коэффициента передачи, коэффициента отражения, выходной мощности и КПД усилителя FTPAN027035BR-45

Все усилители имеют простую схему подключения с использованием разделительных и блокировочных конденсаторов. Корпус усилителя необходимо монтировать через фланец на металлическое основание для отведения тепла. На рисунке ниже представлен рисунок демонстрационной платы усилителя FTPAN027035BR-45.

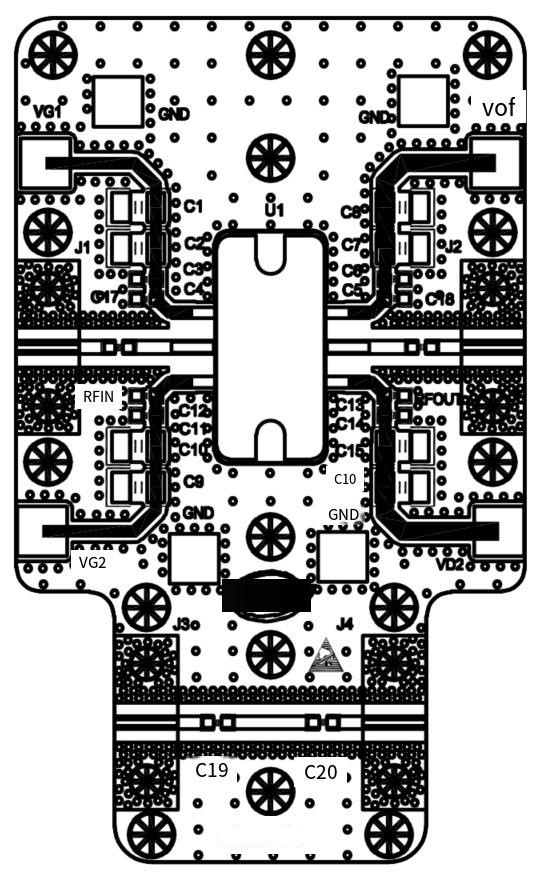

Рис.2 Топология печатной демонстрационной платы усилителя FTPAN027035BR-45 с посадочным местом под фланец корпуса микросхемы

За дополнительной информацией или запросом о продукции отправляйте письмо нам на почту info@m-projects.ru или звоните по номеру +7 (812) 509-39-08.
